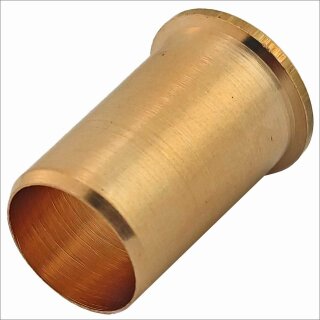

Stützhülse für Rohr
Bei Einsatz von weichen Kupferrohren (Ringware), Weichstahlrohren oder PE-X Rohren in Verbindung mit Press- oder Schraubfittings muss eine Stützhülse (Verstärkungshülse) verwendet werden.
Stützhülse
Name
|
Rohr
Durchmesser Außen
|
Rohr
Wandstärke
|
Rohr
Durchmesser
Innen
|
Stützhülse
Durchmesser
Außen
|
8x1
|
8mm
|
1mm
|
6mm
|
ca. 6mm
|
10x1
|
10mm
|
1mm
|
8mm
|
ca. 8mm
|
12x1
|
12mm
|
1mm
|
10mm
|
ca. 10mm
|
14x1
|
14mm
|
1mm
|
12mm
|
ca. 12mm
|
15x1
|
15mm
|
1mm
|
13mm
|
ca. 13mm
|
16x1
|
16mm
|
1mm
|
14mm
|
ca. 14mm
|
18x1
|
18mm
|
1mm
|
16mm
|
ca. 16mm
|
22x1
|
22mm
|
1mm
|
20mm
|
ca. 20mm
|
|
|
|
|
|
14x1
|
15mm
|
1,5mm
|
12mm
|
ca. 12mm
|
15x1
|
16mm
|
1,5mm
|
13mm
|
ca. 13mm
|
16x1
|
17mm
|
1,5mm
|
14mm
|
ca. 14mm
|
|
|
|
|
|
8x1
|
10mm
|
2mm
|
6mm
|
ca. 6mm
|
10x1
|
12mm
|
2mm
|
8mm
|
ca. 8mm
|
12x1
|
14mm
|
2mm
|
10mm
|
ca. 10mm
|
14x1
|
16mm
|
2mm
|
12mm
|
ca. 12mm
|
15x1
|
17mm
|
2mm
|
13mm
|
ca. 13mm
|
16x1
|
18mm
|
2mm
|
14mm
|
ca. 14mm
|
18x1
|
20mm
|
2mm
|
16mm
|
ca. 16mm
|
22x1
|
24mm
|
2mm
|
20mm
|
ca. 20mm
|
Temperaturbereich
minus 20 Grad Celsius (solange das Fluid in der flüssigen Phase bleibt)
bis plus 200 Grad Celsius
Betriebsdruck
max. 30 bar
10 bar mit Dampf
Material
Messing CW617N
Metallisch dauerhaft korrosionssicher zugfest dichtend.
Einsatz
Sanitär-, Heizungs-, Kühlungs-, Öl- und Druckluftinstallation, Reparaturen. Warmwasser, Kaltwasser, Trinkwasser, Klimaanlagen, Heizkörper, Fußbodenheizung. Glykollösungen (maximaler Glykolanteil 30%), natürliche Gase, nicht korrosive Flüssigkeiten.
Für Solar, wegen der metallischen Abdichtung und für hohe Temperaturen geeignet.
Für Unterputzmontage geeignet.
Industrie, Handwerk, Heimwerker, Landwirtschaft, Wohnbereich.
