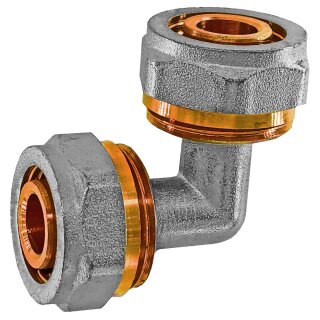

EIGENSCHAFTEN UND VORTEILE
UBA-konform
DIN EN ISO 21003-3,-5 zertifiziert
Dauerbelastbarkeit: 10 bar / 70°C / 50 Jahre
Maximale Betriebstemperatur: 95°C
Spitzentemperatur: 100°C (gem. ISO 10508 / UNI 10954)
Warmpressmessing
UNI EN 12165 CW 617N (CuZn40Pb2)
Zwei O-Ringe aus EPDM
Geeignet für Heizungsinstallation
Sie können das bei uns angebotene Verbundrohr oder andere Marken verwenden.
Wichtig ist die genau passende Rohrgröße und vor allem die Wandstärke:
32mm x 3,0mm
Die empfohlenen Anzugsmomente für diese Schraubfittings:
16er Rohr 10 Nm
20er Rohr 20 Nm
26er Rohr 25 Nm
32er Rohr 45 Nm
Der minimale Biegeradius beträgt:
4x Rohr-Durchmesser mit Biegefeder
5x Rohr-Durchmesser ohne Biegefeder
Für eine fachgerechte Installation ist das Kalibrieren der Schnittstelle des Mehrschichtverbundrohres erforderlich.
Passendes Werkzeug finden sie oben in der eBay Auswahl oder bei unseren anderen Angeboten.
Passendes Mehrschichtverbundrohr finden sie oben in der eBay Auswahl oder bei unseren anderen Angeboten.
MONTAGEANLEITUNG SCHRAUBFITTINGS
Für die Montage von Klemmverschraubungen werden weder Presswerkzeug noch Pressbacken benötigt. Die Dichtheit erreicht man durch einfaches Anziehen der Überwurfmutter. Durch den Konus an der Überwurfmutterinnenseite wird der Klemmring auf das Rohr gequetscht.
Hinweis:
Eine einwandfreie Funktion der Rohrverbindung kann nur bei Einsatz des passenden Aluminium-Mehrschichtverbundrohr sichergestellt werden. Die Maße des Rohres müssen genau den der Fittings entsprechen. Wir weisen auf die hohe Wichtigkeit einer korrekten und fachgerechten Kalibrierung und Entgratung mittels eines geeigneten Werkzeuges hin.
Installationsrichtlinien:
Das Pex / Al / Pex-System sollte in einer Umgebung installiert werden, in der die Raumtemperatur 0 ° C nicht überschreitet.
Wenn die Mehrschichtverbundrohre an Wänden oder am Boden installiert werden, sollten die Rohre mit speziellen Gehäusen oder Isolationsrohren (z. B. Schutzummantelungen, verschiedene Arten von Wärmedämmungen) verlegt werden.
Verwenden Sie zum Biegen von Mehrschichtverbundrohren geeignete Außen- oder Innenbiegefedern. Der minimale Biegeradius des Rohrs (bei Verwendung von Federn) beträgt das 5-fache des Rohrdurchmessers.
Aufgrund der Tatsache, dass Schraubkupplungen abnehmbare Verbindungen sind, können sie nicht mit Beton in Fußböden eingegossen werden.
Es ist unbedingt erforderlich die Rohrverbindungen mit Isoliermaterialien abzudecken, um einen direkten Kontakt der Steckverbinder mit aggressiven Baumaterialien zu verhindern.
Montage-Teile
Verwenden Sie für die Montage des PEX / AL / PEX-Systems die auf dem Foto befindlichen Werkzeuge.
Schneiden des Rohres
Mit einer geeigneten Schere ist das Rohr auf Wunschlänge zuzuschneiden. Die Querschnittsfläche des Schnittes muss im rechten Winkel zum Rohr stehen. Schräge Schnitte sind zu vermeiden.
Hand- und Stichsägen sowie stumpfe Werkzeuge sind zum Ablängen nicht geeignet.
Kalibrierung und Entgratung des Rohres
Nach dem Ablängen muss das Rohrende kalibriert und entgratet werden. Dazu wird der Kalibrierer zunächst bis zum Anschlag in das Rohr eingeführt. Das Entgraten erfolgt nun durch Drehen des Kalibrierers. Auf der Rohrinnenseite wird durch das Drehen Material abgetragen, so dass ein Konus am Rohr entsteht, der das Einführen des Fittings erleichtert und den O-Ring dadurch vor Beschädigung schützt. Entfernen Sie dann Schmutz oder Materialspäne von der Innenseite des Rohrs.
Montage des Fittings
Überwurfmutter und Klemmring sind gemäß Abbildung auf dem Rohr zu positionieren.
Im Anschluss wird der Nippel des Grundkörpers vollständig bis Anschlag in das Rohr eingeführt. Klemmring und Überwurfmutter werden bis zum Anschlag auf den Fitting-Grundkörper geschoben.
Die Überwurfmutter kann nun handfest angezogen werden.
Anziehen der Verbindung
Die Überwurfmutter muss mit einem geeigneten Werkzeug bis zum Erreichen des entsprechenden Widerstandes angezogen werden. Einer der Schlüssel befindet sich am Gehäuse des Steckers und der andere an der Mutter.
Überprüfen Sie die Verbindung im Anschluss. Fertig!
