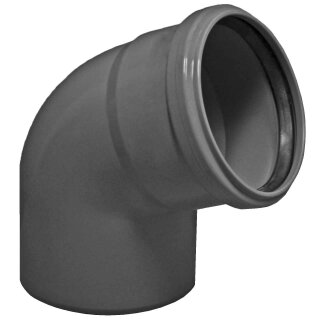

HT Bogen aus PP Kunststoff mit Muffe und Dichtung für Abwasserrohrsystem (Haus-Innenbereich)
Ein Ende mit Muffe und Lippendichtung und am anderen Ende das Spitzende.
Die Fließrichtung erfolgt immer von der Muffenseite zum Spitzende.
Achtung Größenbezeichnungen
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).
Größen, Nennweite DN32 bis DN160 (Rohraußendurchmesser in Millimeter)
Winkel (Alpha)
15°
30°
45°
67°
87°
|
Rohr-Außendurchmesser in Millimeter
|
Rohr-Innendurchmesser in Millimeter
|
S
Wandstärke in Millimeter
|
Muffen-Außendurchmesser in Millimeter
|
T
Muffen-Länge in Millimeter
|
Größe HT-RohrsystemGröße HT-RohrsystemDN
Nennweite
|
|
32mm
|
28,2mm
|
1,8mm
|
43mm
|
55mm |
DN32
|
|
40mm
|
36,2mm
|
1,8mm
|
54mm
|
55mm |
DN40
|
|
50mm
|
46,2mm
|
1,8mm
|
64mm
|
56mm |
DN50
|
|
75mm
|
71,2mm
|
1,9mm
|
89mm
|
89mm |
DN75
|
|
90mm
|
85,6mm
|
2,2mm
|
105mm
|
57mm |
DN90
|
|
110mm
|
104,6mm
|
2,7mm
|
128mm
|
128mm |
DN110(DN100)
|
|
125mm
|
118,8mm
|
3,1mm
|
155mm
|
155mm |
DN125
|
|
160mm
|
152,2
|
3,9mm
|
184mm
|
79mm |
DN160(DN150)
|
