HT-Fittings für Abflußrohrsystem aus PP > Bogen Ø 32mm = DN32 15°

HT-Fittings für Abflußrohrsystem aus PP > Bogen Ø 32mm = DN32 15°

Artikelnummer: A1052649-001

Rohr-Außendurchmesser (DN)
Winkel (a)

1,11 €

inkl. 19% MwSt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Tage

Beschreibung
Bewertungen

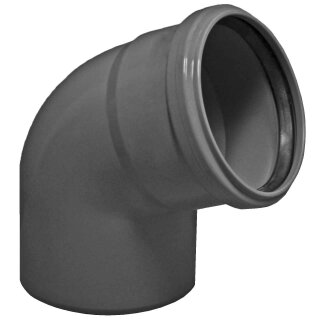

HT Bogen aus PP Kunststoff mit Muffe und Dichtung für Abwasserrohrsystem (Haus-Innenbereich)

Ein Ende mit Muffe und Lippendichtung und am anderen Ende das Spitzende.

Die Fließrichtung erfolgt immer von der Muffenseite zum Spitzende.

Achtung Größenbezeichnungen

Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:

DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm

Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).

Größen, Nennweite DN32 bis DN160 (Rohraußendurchmesser in Millimeter)

Winkel (Alpha)

15°

30°

45°

67°

87°

Rohr-Außendurchmesser in Millimeter	Rohr-Innendurchmesser in Millimeter	S Wandstärke in Millimeter	Muffen-Außendurchmesser in Millimeter	T Muffen-Länge in Millimeter	Größe HT-RohrsystemGröße HT-RohrsystemDN Nennweite
32mm	28,2mm	1,8mm	43mm	55mm	DN32
40mm	36,2mm	1,8mm	54mm	55mm	DN40
50mm	46,2mm	1,8mm	64mm	56mm	DN50
75mm	71,2mm	1,9mm	89mm	89mm	DN75
90mm	85,6mm	2,2mm	105mm	57mm	DN90
110mm	104,6mm	2,7mm	128mm	128mm	DN110(DN100)
125mm	118,8mm	3,1mm	155mm	155mm	DN125
160mm	152,2	3,9mm	184mm	79mm	DN160(DN150)
