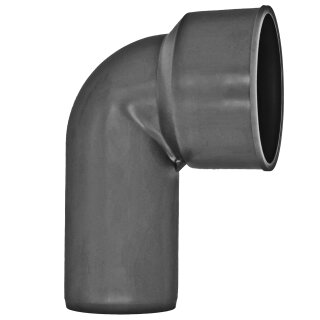

HT-Fittings für Abflußrohrsystem > Siphon-Anschluss-Winkel Aufnahme für Gummimanschette Ø 50 mm auf HT Rohr DN50

HT-Fittings für Abflußrohrsystem > Siphon-Anschluss-Winkel Aufnahme für Gummimanschette Ø 50 mm auf HT Rohr DN50

Artikelnummer: A1052881-003

Größe

1,07 €

inkl. 19% MwSt. , zzgl.

Sofort verfügbar
Lieferzeit: 2 - 3 Tage

Beschreibung
Bewertungen

Komplettsystem
Rohre und Formstücke
Größe DN32 bis 160
Für Abwasser / Abfluss im Gebäude-Innenbereich

Der Siphon-Anschlusswinkel hat 2 Enden. Das Spitzende kommt in die Muffe mit Lippendichtung eines HT-Rohres. Das andere Ende des Siphonwinkels ist die Aufnahme für die Gummimanschette. Die Gummimanschette kommt in diese Aufnahme und in die Gummimanschette wird das Siphon-Rohr eingeschoben. Somit wird ein luftdichter Übergang vom Siphon z.B. von einem Waschbeckenabfluss zum Abflussrohrsystem hergestellt.

Bezeichnung Siphonbogen	Ende 1 Außendurchmesser Spitzende Abgang (Richtung Muffe)	Ende 2 Innendurchmesser Aufnahme für Gummimanschette
40/30	DN40 = 40mm	ca. 40mm Passende Gummimanschette mit 40mm Außendurchmesser Bezeichnung „40/30 A“ Siphonrohr Außendurmesser 30mm
40/40	DN40 = 40mm	ca. 50mm Passende Gummimanschetten mit 50mm Außendurchmesser: Bezeichnung „40/30 B“ oder „40/40 C“ Siphonrohr Außendurmesser 30mm oder 40mm
50/40	DN50 = 50mm	ca. 50mm Passende Gummimanschetten mit 50mm Außendurchmesser: Bezeichnung „40/30 B“ oder „40/40 C“ Siphonrohr Außendurmesser 30mm oder 40mm
50/50	DN50 = 50mm	ca. 60mm Passende Gummimanschetten mit 60mm Außendurchmesser: Bezeichnung „50/30 D“ oder „50/40 E“ oder „50/50 F“ Siphonrohr Außendurmesser 30mm oder 40mm oder 50mm

Gummimanschette HTGM
Verschiedene Größen mit Nennweite DN 40 und DN 50 verfügbar.
Für den Siphonanschluss in unterschiedlichen Größen. Wird in den Siphonbogen gesteckt. Über einen Siphonanschluss, können Sie Ihr Waschbecken, Ihre Waschmaschine und andere Geräte mit der Abwasserleitung verbinden.
Gummimanschette Größe 40/30 A 11/4 ist für den Siphonbogen 40/30.
Gummimanschette Größe 40/30 B 11/4 ist für den Siphonbogen 40/40.

Gummi-Manschette HTGM HT-Teil-Siphon-bogenabgang/ Außen-durchmesser des einzu-schiebenden Siphons (Ostendorf Art-Nr. - EAN)	D1 Außen-durchmesser Manschette (gemessen) in Millimeter	D2 Innen- durchmesser Manschette (Außen-durchmesser Siphon, Metallrohr oder Rohr) Manschette dichtend in Millimeter	Innen-durchmesser Manschette licht (gemessen) Nicht dichtend in Millimeter	passt für HT-Systemteile
40/30 A (881200 - 4052836812001)	40mm	28-34mm	20mm	Siphonbogen (HTSW) DN 40/30
40/30 B (881210 - 4052836812100)	50mm	28-34mm	20mm	Siphonbogen (HTSW) DN 40/40 Doppelsiphonbogen (HTDSW) DN 40/50/40 Anschluss an Metallrohr (HTS) DN 40/40 Anschluss an Metallrohr (HTS) DN 50/40 Muffe (Ende weiblich) HT DN 50
40/40 C (881220 - 4052836812209)	50mm	38-44mm	30mm	Siphonbogen (HTSW) DN 40/40 Doppelsiphonbogen (HTDSW) DN 40/50/40 Anschluss an Metallrohr (HTS) DN 40/40 Anschluss an Metallrohr (HTS) DN 50/40 Muffe (Ende weiblich) HT DN 50
50/40/ 1 1/4 (881230 - 4052836812308)	47mm	28-30mm	25mm	An alle Rohre und Formteile mit Spitzende DN 50
50/30 D (881240 - 4052836812407)	60mm	28-34mm	20mm	Siphonbogen (HTSW) DN 50/50 Anschluss an Metallrohr (HTS) DN 50/50
50/40 E (881250 - 4052836812506)	60mm	38-44mm	30mm	Siphonanschlussstück HTsafeS 50/50 Siphonanschlusswinkel HTsafeSW50/50
50/50 F (881260 - 4052836812605)	60mm	48-54mm	42mm	Siphonanschlussstück HTsafeS 50/50 Siphonanschlusswinkel HTsafeSW50/50

Manschette an Gussrohr HT-GA	Außen-durchmesser Manschette (Echtmaß, gemessen) in Millimeter	Innen-durchmesser Manschette (Außendurch-messer Gussrohr) Manschette dichtend in Millimeter	Innen-durchmesser Manschette lichtes Maß (Echtmaß, gemessen) Nicht dichtend in Millimeter	passt für HT-Systemteile oder Anwendung	Hersteller-nummer
DN50	75mm	50mm	ca. 45mm	Anschluss an Guss (HTUG) DN 50 lichter Innen-durchmesser gemessen ca. 72m HT DN50 auf Gussrohr mit oder ohne Muffe 72mm Innendurchmesser	881005
DN75	95mm	75mm	ca. 67mm	Anschluss an Guss (HTUG) DN 75 lichter Innen- durchmesser gemessen ca. 92mm HT DN75 auf Gussrohr mit oder ohne Muffe 92mm Innendurchmesser	881015
DN110	125mm	110mm	ca. 104mm	Anschluss an Guss (HTUG) DN 110 lichter Innen- durchmesser gemessen ca. 124mm HT DN110 auf Gussrohr mit oder ohne Muffe 124mm Innendurchmesser

Achtung Größenbezeichnungen
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).

Größe HT-Rohrsystem	Nennweite (DN/OD) = Außendurchmesser in Millimeter	Innendurchmesser in Millimeter	Wandstärke in Millimeter
DN32	32mm	28,2mm	1,8mm
DN40	40mm	36,2mm	1,8mm
DN50	50mm	46,2mm	1,8mm
DN75 = DN70	75mm	71,2mm	1,9mm
DN90	90mm	85,6mm	2,2mm
DN110 = DN100	110mm	104,6mm	2,7mm
DN125	125mm	118,8mm	3,1mm
DN160 = DN150	160mm	152,2	3,9mm
