Optimiertes, montagefreundliches Schraubabzweig System mit Abzweig aus Kunststoff(Polypropylen) grau für HT Rohr. Made in Germany.
Der hier angebotenen Schraubabzweige passen an alle HT-Rohre, KG-Rohre, SML-Rohre oder Metall-Rohre.
Die Abzweigung des Schraubabzweiges passt für alle HT-Rohre. Die Muffen-Maße entsprechen der DIN-EN 1451. Die Muffen-Dichtung wird an 3 Seiten gehalten, hat eine optimale Sickenkontur und ist dauerhaft dicht. Die griffige Mutter mit nur 3mm Gewindesteigung erzeugt einen optimalen Dichtungsanpressdruck.
Im Inneren wird ein großer lichter Querschnitt von mindestens 45mm erreicht. Keine Querschnittsverengung im Zulauf. Die Abdeckung des Anschraubabzweiges hat eine Breite von 90mm.
Die Dichtungen entsprechen der DIN-EN 681, EPDM.
Der Schraubabzweig eignet sich zum nachträglichen Anschluss von HT-Rohren an HT-Rohre, KG-Rohre, Metall-Rohre oder SML-Rohre mit einer Rohrwandstärke bis 5,5mm.
Anwendung im Haus-Innenbereich.
Den Schraubabzweig bieten wir bei unseren Angeboten insgesamt in 6 verschiedenen Größen an:
An Rohr DN 90 mit Abzweig DN 40
An Rohr DN 90 mit Abzweig DN 50
An Rohr DN 110 mit Abzweig DN 40
An Rohr DN 110 mit Abzweig DN 50
An Rohr DN 125 mit Abzweig DN 40
An Rohr DN 125 mit Abzweig DN 50
Heißwasser (90°C) geeignet.
Geprüftes Brandverhalten nach DIN 4101 B2
Farbe: staubgrau RAL 7037
Leichte Montage:
In das Rohr an das der Schraubabzweig installiert werden soll, mit dem Kreisschneider ein Loch mit 57mm Durchmesser bohren.
Entgraten.
Schraubabzweig aufsetzen, anziehen.
FERTIG!
Ansicht von innen
Ansicht von innen

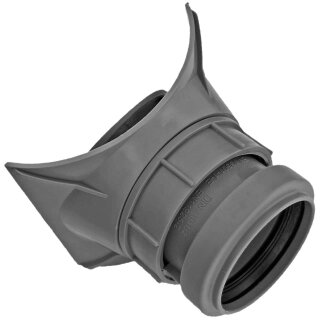

Ansicht von außen
Anschlußseite1
Anschluss an Rohr mit Dichtung (Bohrung mit 57mm Innendurchmesser). Breite der Abdeckung 90mm. Nach dem Einsetzen und Verschrauben in das vorhanden Rohr, hält sich der Schraubabzweig selbst. Es sind insgesamt 3 Rohrgrößen, an welche der Schraubabzweig installiert werden kann, möglich: DN 90, DN 110 und DN125.
Anschlußseite2
Abzweigung: Muffe mit Dichtung für Spitzende von HT-Rohr.
