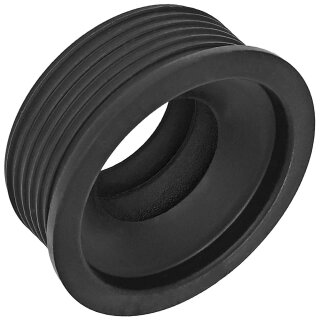

Gummimanschette für Siphon-Rohr
Das Siphon-Rohr aus Metall oder Kunststoff, beispielsweise eines Waschbecken-Ablaufes, wird in die Gummimanschette geruchsdicht eingesteckt. Die Gummimanschette wird in das Siphon-Anschlussstück eingeschoben. Das Siphonanschlussstück wird mit der Spitzende-Seite in die Muffe mit Lippendichtung des HT-Abwasserrohrsystems gesteckt.
Größen Gummi-Manschette
|
Bezeichnung
|
Außen Ø |
Innen Ø
(Siphon-Rohr Außen Ø)
|
Lichter Innen Ø
(Nicht dichtend!)
|
| NW 30/40 A |
40mm |
28-34mm |
26mm |
| NW 30/50 B |
50mm |
28-34mm |
26mm |
| NW 30/50 - 1 1/4" G |
46mm |
28-34mm |
26mm |
| NW 40/50 C |
50mm |
38-44mm |
36mm |
| DN 30/60 1 1/4" D |
60mm |
32-34mm |
30mm |
| DN 40/60 1 1/2" E |
60mm |
38-44mm |
36mm |
| DN 50/60 2" F |
60mm |
48-54mm |
46mm |
Größenbezeichnungen DN
Die Nennweiten DN können bei verschiedenen Anbietern oder Baumärkten unterschiedlich heissen, aber es handelt sich trotzdem immer um die selben Maße bzw. selben Außendurchmesser bzw. das selbe Rohr- oder Formteil:
DN75 = DN70 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 75mm
DN110 = DN100 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 110mm
DN160 = DN150 (alte Bezeichnung) tatsächlicher Außendurchmesser Rohr jeweils 160mm
Die DN Maße sind die Außendurchmesser der HT-Rohre oder HT-Formteile an der Stutzenseite, also das Spitzende - männlich bzw. der Außendurchmesser des Rohres (nicht der Muffe - weiblich).
| Größe HT-Rohrsystem |
Nennweite (DN/OD) = Außendurchmesser in Millimeter |
Innendurchmesser in Millimeter |
Wandstärke in Millimeter |
| DN32 |
32mm |
28,2mm |
1,8mm |
| DN40 |
40mm |
36,2mm |
1,8mm |
| DN50 |
50mm |
46,2mm |
1,8mm |
| DN75 = DN70 |
75mm |
71,2mm |
1,9mm |
| DN90 |
90mm |
85,6mm |
2,2mm |
| DN110 = DN100 |
110mm |
104,6mm |
2,7mm |
| DN125 |
125mm |
118,8mm |
3,1mm |
| DN160 = DN150 |
160mm |
152,2 |
3,9mm |
